 un Projet pour se faire la main et apprendre.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5 ... 19 ... 35  Suivant
AuteurMessage
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Mar 14 Juin 2011 - 22:53

stephanedu14 a écrit:
Ok mais a ce moment là,cela va aussi te changer le réglage de ton angle de pivot et celui de carrossage.
tout à fait.


Oui, Le but étant de me permettre un maximum de réglages, à l'exemple du kart, soit angles de carrossage, hauteur train avant, chasse, ouverture et fermeture du train.
Pour cela je compte, utiliser la longueur du filetage des rotules des triangles, monter un système réglable en longueur pour monter ou descendre ce train et jouer avec la longueur de filetage des extrémités de ma crémaillère.
Tout un programme en perspective... pale
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
stephanedu14
Modérator
Modérator
avatar

Nombre de messages : 5686
Age : 52
Localisation : CAEN 14
Emploi : MONTEUR SOUDEUR
Date d'inscription : 24/11/2007

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Mar 14 Juin 2011 - 23:22

Le train avant est une belle partie de géometrie.
Plus tu mets de possibilite de réglage meilleur serra ton approche.
Il me semble qu'il y a un ouvrage sur le sujet.
Revenir en haut Aller en bas
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Mar 14 Juin 2011 - 23:31

Petit hors sujet.

J'ai le plaisir de vous annoncer que je participerai à la première épreuve TTI CARBONE Longs Circuits sur le tracé de Croix en Ternois, les 1, 2 et 3 juillet prêt de LILLE.

J'aurais à coeur de recevoir les membres de kitcar.fr.

Je porterais le n° 72.

Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Ven 17 Juin 2011 - 22:44

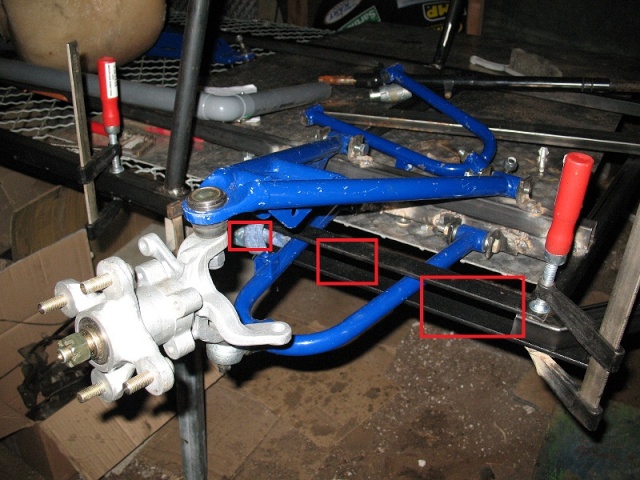

En réponse aux excelents conseils de stephanedu14, la fixation du triangle supérieur sera surélevé.





Après de nombreuses minutes de réflexions, le triangle inférieur sera bloqué de cette façon.Dans le but de brider les mouvements vers le haut et vers le bas.
Rajout de tube carré pour consolider le tout en pensant à laisser l'espace sufisant pour permettre le changement de triangle si déterioration.





Ajout de silentbloc fait maison entre le triangle inférieur et la barre juste au dessus. En plus de combler l'espace entre le triangle inférieur et la bar cela permettra de diminuer les vibrations.




J'ai trouvé ça pour les fabriquer. Du cahoutchouc toilé et renforcé.



Dernière édition par RAMIREZ le Dim 19 Juin 2011 - 21:42, édité 1 fois
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 17:33

Le support de triangle supérieur en cours de pointage.

Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 17:39

Mise en place et contrôle équerrage avant pointage sur le châssis principale











Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 17:41

J'attaque le côté gauche, mais je suis stopé par manque de matériaux.

Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
YDG
habitué
avatar

Nombre de messages : 879
Age : 64
Localisation : Marseille
Emploi : Responsable Informatique
Date d'inscription : 11/10/2006

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 18:56

Salut,
Tu es bien sur de ton montage des triangles, j'ai l'impression que le triangle que tu a monté en haut devrai être en bas et inversement. D'une part le triangle inférieur et en principe toujours plus long que le supérieur et l'angle de pivot me semble inversé : http://www.seneauto.com/docs/train%20avant.pdf
Bonne continuation.
A+
Yves D.
Revenir en haut Aller en bas
http://seven-604.blogspot.com/
stephanedu14
Modérator
Modérator
avatar

Nombre de messages : 5686
Age : 52
Localisation : CAEN 14
Emploi : MONTEUR SOUDEUR
Date d'inscription : 24/11/2007

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 20:56

Superbe lien YDG,il explique bien tout les angles et leurs incidence sur leur role.
C'est un Post it a mettre en haut du chapitre sur les train avant.
Revenir en haut Aller en bas
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 21:27

YDG a écrit:
Salut,
Tu es bien sur de ton montage des triangles, j'ai l'impression que le triangle que tu a monté en haut devrai être en bas et inversement. D'une part le triangle inférieur et en principe toujours plus long que le supérieur et l'angle de pivot me semble inversé : http://www.seneauto.com/docs/train%20avant.pdf
Bonne continuation.
A+
Yves D.

Oui, j'attendais la remarque. Après plusieurs essais de montages, j'ai volontairement mis les triangles supérieur en bas et inversement. J'ai également inversé le triangle inférieur de droite à gauche et inversement. Il y a eu de la cogite pendant pas mal de minutes. Surprised
Merci pour le lien, il est très intéressant !


Dernière édition par RAMIREZ le Dim 19 Juin 2011 - 21:48, édité 1 fois
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 21:29

Un petit raidisseur entre les supports droits et gauches.

Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 21:33


La partie triangle de droite est posée.
Il ne me restera plus qu'à réaliser mes silentbloc



Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 21:35

Utilisation de mon cadeau de la fête des pères.

Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 21:40

Il va y avoir une modification sur la position du pilote. Je voulais que le baquet soit excentré sur la gauche mais vu mon sytème de triangulation avant, celui ci sera en position centrale.
L'arceau avant est donc à refaire.



Et oui, c'est le jeu ma pauv Lucette
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 21:54

Il y aura biensûr des barres pour renforcer la rigidité du train avant en cas de choc avant et pour prévenir du travail de la partie avant du châssis.

Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
YDG
habitué
avatar

Nombre de messages : 879
Age : 64
Localisation : Marseille
Emploi : Responsable Informatique
Date d'inscription : 11/10/2006

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 22:30

Salut,
Je n'insisterai pas plus, mais même sans suspension lors du braquage des roues, ton angle de pivot étant à l'envers, tu vas avoir de très gros problèmes, puisque tu fait du kart regarde ton angle de pivot et tu comprendras.
Petite anecdote au sujet du karting j'en ai fait plus de 15 ans en National et Inter dans les années 70 à l'époque ou on partait avec le kart sur la galerie pour faire les championnats de France au Creusot, les Sables d'Olonnes, Fenouillet, Le Mans ... lors d'un championnat de France Inter je suis arrivé avec un kart à 5 roues (3 sur l'arbre arrière) bilan de super chrono, la semaine qui à suivi la commission technique imposait 4 roues.
A+
Yves D.
Revenir en haut Aller en bas
http://seven-604.blogspot.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 19 Juin 2011 - 23:01

OK, j'ai fait en sorte de pouvoir les retourner.
Tu as des photos de ce kart à 5 roues. Ca conception a du etre un sacré challenge.
Au plaisir de se voir
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
YDG
habitué
avatar

Nombre de messages : 879
Age : 64
Localisation : Marseille
Emploi : Responsable Informatique
Date d'inscription : 11/10/2006

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Lun 20 Juin 2011 - 6:13

Salut,
J'ai hélas pas retrouvé de photos. Le but était de passer plus vite en virage sans perdre de motricité, pour cela il fallait trouver un système qui diminue les frottement en virage du au manque de différentiel, j'avais donc monté 3 pneus de diamètres identiques mais ceux extérieurs était des pneus avant donc plus étroits donc moins de résistance en virage.
Autre anecdote j'ai bien connu Dominique et Gilles TIERCELIN et c'est dans le même club que j'ai débuté. J'avais moi aussi envisagé et dessiné un châssis de kart plateforme mais en alu dans le style du TTI CARBONE (à l'époque le carbone n'était pas courant).
A+
Yves D.
Revenir en haut Aller en bas
http://seven-604.blogspot.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Jeu 23 Juin 2011 - 21:05

La première épreuve aura lieu sur le circuit auto de Croix en Ternois.

Les TTI CARBONE te les SUPERKART 250cc feront le déplacement.

Une épreuve à ne pas manquer.

Le T.K.R.Compétition sera au rendez-vous.
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
superkart
habitué
avatar

Nombre de messages : 703
Age : 38
Localisation : Pres de Nogaro 32..
Emploi : bureau d'etude
Date d'inscription : 29/08/2006

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Sam 25 Juin 2011 - 22:23

est ce que tu vas refaire la course de saint Onge..
je crois que les 250 superkart y seront en septembre . pas trop loin de chez moi...


Pour les triangles , de la façon dont s'est monté , tu risques de dejanter le cote extérieur au premier virage.( ça va lui donner du carrossage negatif en virage.)
Revenir en haut Aller en bas
http://teamngenering.canalblog.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 26 Juin 2011 - 9:08

Oui, je serais à Haute de Saintonge en septembre. Les superkart seront de la partie.

Pour quel raison est ce que je risque de déjanter?
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 26 Juin 2011 - 11:17

J'ai besoin de votre avis avant d'attaquer l'autre coté.
Cela vous semble t'il plus sérieux ?
J'ai pris en compte vos "critiques" très constructives.

Merci à ceux qui suivent mon sujet.



Et oui, j'en ai rèvé il y a deux jours, alors j'ai décidé de mettre des amortisseurs moto.



Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
stephanedu14
Modérator
Modérator
avatar

Nombre de messages : 5686
Age : 52
Localisation : CAEN 14
Emploi : MONTEUR SOUDEUR
Date d'inscription : 24/11/2007

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 26 Juin 2011 - 12:35

Cela se présente mieu.
Il y a juste le sujet du porte moyeu qui me gene un peu.
Regarde le post ouver sur les angles du train avant.
Pour moi,je permuterai droite gauche pour avoir la projection vers l'exterieur.
Cela te permetras d'avoir une direction moins lourde.
Revenir en haut Aller en bas
YDG
habitué
avatar

Nombre de messages : 879
Age : 64
Localisation : Marseille
Emploi : Responsable Informatique
Date d'inscription : 11/10/2006

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 26 Juin 2011 - 13:37

Salut,
Je penses que ton moyeu et monté à l'envers, le haut doit être en bas et la bas en haut là tu aura un angle de pivot correct, ce qui va t'obligé à déplacer les fixation d'un des 2 triangles pour remettre la roue horizontale.
Tu devrai essayer de retrouver le montage initial du quad cela t'aidera pour la suite. On ne peux pas inverser le montage tel que prévu d'origine.
A+
Yves D.
Revenir en haut Aller en bas
http://seven-604.blogspot.com/
RAMIREZ
habitué
avatar

Nombre de messages : 3011
Age : 44
Localisation : SARTHE
Emploi : t2r Compétition
Date d'inscription : 05/01/2010

MessageSujet: Re: un Projet pour se faire la main et apprendre.   Dim 26 Juin 2011 - 13:43

OK, au boulot
Revenir en haut Aller en bas
http://teamkartramirezcompetition.e-monsite.com/
Contenu sponsorisé




MessageSujet: Re: un Projet pour se faire la main et apprendre.

Revenir en haut Aller en bas

un Projet pour se faire la main et apprendre.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 35Aller à la page : Précédent  1, 2, 3, 4, 5 ... 19 ... 35  Suivant
 Sujets similaires
-
» juste pour vous faire chier
» Pas de temps à perdre pour se faire expulser
» juste pour vous faire rire
» [size=24]Bonjour, une p'tite blague pour te faire sourire... [/size]
» pour vous faire patienter

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kitcar.fr :: Le circuit :: Les pistardes-
Sauter vers:
