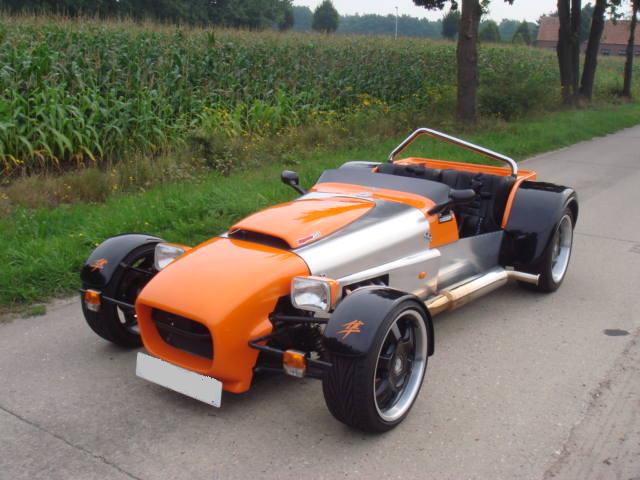

 seven base bmw e36 (316i)

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5  Suivant
AuteurMessage
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: seven base bmw e36 (316i)   Ven 11 Déc 2009 - 2:58

salut à tous
je démarre ici l'étude d'une seven avec comme base une bmw 316i (les ford sierra étant assez rare sous ses latitudes)
il va sans dire que j'ai un paquet de question à vous poser

je vais déjà modéliser le châssis (selon gibsb), à défaut de photos de réalisation cela fera de belles images à regarder

(déjà je suis à la recherche de toute doc, photos concernant la 316i
photos de moteur, bdv, differentiel demontés, cotes d'encombrement,etc..)

merci
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Ven 11 Déc 2009 - 3:58

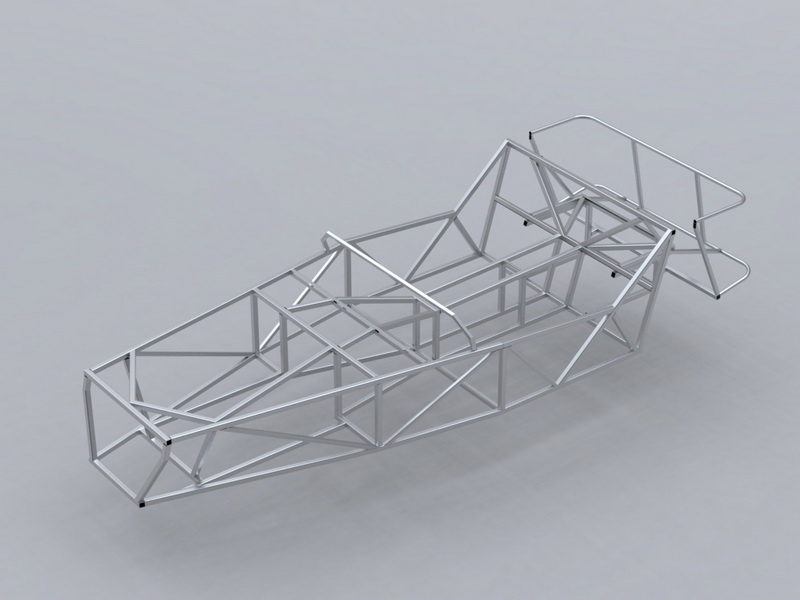

la première image

Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Dim 13 Déc 2009 - 13:53

la suite
Revenir en haut Aller en bas
Guihanos
habitué
avatar

Nombre de messages : 533
Age : 30
Localisation : St Brieuc - Lannion
Emploi : Ingenieur mécanique
Date d'inscription : 20/08/2008

MessageSujet: Re: seven base bmw e36 (316i)   Dim 13 Déc 2009 - 14:06

Salut,

Prends-tu en compte les cotes pour les pièces de BMW ou tu reprends exactement les cotes du bouquin pour ta conception (d'ailleurs :catia? solidworks? Pro E?)
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Dim 13 Déc 2009 - 16:18

pour l'instant c'est exactement les cotes du bouquin
des que j'aurais les pièces bmw il sera facile de faire les modifs là ou il faut
bientôt le premier problème sur la suspension avant
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Dim 13 Déc 2009 - 16:18

oubli: c'est du solidworks
j'ai juste changer la barre qui reçoit le tableau de bord
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 16 Déc 2009 - 17:15

quelques questions avant de poursuivre

pour un porte moyeu de sierra, quel est la distance entre le centre des rotule hautes et basses (valeur à conserver si je change de porte moyeu ?)

quels sont les caractéristiques des amortisseurs (longueur à vide, mini et voiture au sol) que vous utilisez, quel fournisseur?

quand la voiture est au sol, quel est l'angle que fait le bras supérieur ou inférieur avec l'horizontale?

à part 3gecomponent quel fournisseur connaissez vous pour se fournir en pièces pour seven

merci
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Jeu 17 Déc 2009 - 18:52

y a pas foule pour l'instant
j'avance toujours sur la 3D



Revenir en haut Aller en bas
les stroumfs
habitué


Nombre de messages : 363
Age : 51
Localisation : tournon sur rhone
Emploi : fonctionnaire
Date d'inscription : 25/08/2009

MessageSujet: Re: seven base bmw e36 (316i)   Jeu 17 Déc 2009 - 21:03

jolie simulation, belle maitrise;)
Revenir en haut Aller en bas
http://www.facebook.com/tbrunel3
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Sam 19 Déc 2009 - 12:24

c'est sur que si j'ai pas de réponse à mes questions, cela restera une simulation Sad
est ce que quelqu'un à des dimensions pour le nez ?

mise à jour








Revenir en haut Aller en bas
Gagat
Admin
Admin
avatar

Nombre de messages : 4659
Age : 43
Localisation : Orléans (45)
Emploi : Dev-Pack
Date d'inscription : 28/02/2006

MessageSujet: Re: seven base bmw e36 (316i)   Sam 19 Déc 2009 - 12:44

Je n'ai pas de réponse à tes questions malheureusement, mais bravo pour ta modélisation, c'est très réaliste!!

Le mieux c'est que tu fasses plusieurs posts, gardes celui avec ta modélisation et ouvres en un autre par question Wink

_________________
Revenir en haut Aller en bas
http://kitcar.bb-fr.com
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 23 Déc 2009 - 11:15

petite video du chassis
http://www.youtube.com/watch?v=5LYcZ2m1nMU
Revenir en haut Aller en bas
loulousg1
habitué


Nombre de messages : 56
Age : 27
Localisation : Expatrié
Emploi : Entrepreneur
Date d'inscription : 23/09/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 23 Déc 2009 - 11:37

magnifique ta réalisation 3d! C'est impressionnant!
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 23 Déc 2009 - 13:26

merci Wink
Revenir en haut Aller en bas
sylv-1
habitué


Nombre de messages : 115
Age : 31
Localisation : nevers
Emploi : rénovation
Date d'inscription : 21/12/2008

MessageSujet: Re: seven base bmw e36 (316i)   Mer 23 Déc 2009 - 17:53

tu utilises quoi comme moyeux a l'arr?
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 23 Déc 2009 - 18:01

je pense reprendre celui d'origine, le decouper, recuperer la partie cylindrique qui contient le roulement et souder le systeme que propose gibbs
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 23 Déc 2009 - 18:51

c'est plus sur l'avant que je m'arrache les cheveux pour l'instant
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Lun 4 Jan 2010 - 11:25

mise à jour du modèle







Revenir en haut Aller en bas
superkart
habitué
avatar

Nombre de messages : 703
Age : 38
Localisation : Pres de Nogaro 32..
Emploi : bureau d'etude
Date d'inscription : 29/08/2006

MessageSujet: Re: seven base bmw e36 (316i)   Lun 4 Jan 2010 - 20:27

impressionnant les rendu .... trop trop beau !!!!!!!!

Shocked Shocked Shocked Shocked Shocked

moi qui fais de la CAO aussi , je n'avrrive pas a ça.. meme en passant par le logiciel studio d'inventor.. une histoire de lumiere tout ça .???
Revenir en haut Aller en bas
http://teamngenering.canalblog.com/
parfaitelumiere
habitué


Nombre de messages : 406
Age : 38
Localisation : Evian,au bord de l'eau...
Emploi : enfin libre!
Date d'inscription : 03/08/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 6 Jan 2010 - 15:58

Ca influe comment avec les triangles de longueur différentes,le carrossage doit varier,non?
Sur des dessins j'avais cherché à comprendre comment modifier chaque paramètre en changeant par exemple la longueur des triangles,ou leur angle de fixation.
je voulais regarder out ça pour pouvoir paramétrer le comportement du véhicule,pour qu'il soit différent en ligne droite et en virage,surtout le truc de l'épure de jeantaud(si je me rappelle bien ce que m'a dit bonsai!),mais pour le moment je susi resté à longueur identique des triangles,et pas de variation de chasse,carrossage et pincement-ouverture),ce ne sont que des recherches d'infos,pour voir un peu comment ça marche.
J'aimerais bien pouvoir numériser mon projet comme tu l'as fait,j'ai tous les paramètres en tête(des tranches tous les X centimètres),et j'aimerais bien savoir quel comportement ça aurait au niveau aéro.
J'ai un copain qui se débrouille avec des softs d'aéro,mais il est souvent occupé...
Du coup,je me contente de dessins sur du papier pour le moment...
C'est le truc tricycle basse consommation,si tu veux jeter un oeil.
j'aimerais bien me monter la maquette au 1:12 de ton projet,du moins la maquette tamiya de la seven,elle est terrible,super détaillée,mais terriblement chère aussi!
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Mer 6 Jan 2010 - 19:51

j'ai pas encore aborder la partie cinematique (ca va venir)
pour l'instant je veux finir la modélisation
c'est sur que sur solidworks on voit les angles varier en direct
mais il n'y a pas trop de donnés dans le bouquin de gibbs au cas ou on change de véhicule donneur

je vais venir regarder ton post (mais pas ce soir il y a 15 pages à lire)
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Sam 9 Jan 2010 - 11:47

la suite





pour le fun

Revenir en haut Aller en bas
Gagat
Admin
Admin
avatar

Nombre de messages : 4659
Age : 43
Localisation : Orléans (45)
Emploi : Dev-Pack
Date d'inscription : 28/02/2006

MessageSujet: Re: seven base bmw e36 (316i)   Sam 9 Jan 2010 - 11:52

Splendide cette vue "fantome" cheers

_________________
Revenir en haut Aller en bas
http://kitcar.bb-fr.com
Guihanos
habitué
avatar

Nombre de messages : 533
Age : 30
Localisation : St Brieuc - Lannion
Emploi : Ingenieur mécanique
Date d'inscription : 20/08/2008

MessageSujet: Re: seven base bmw e36 (316i)   Sam 9 Jan 2010 - 13:49

Salut,

Le volant n'est pas un peu gros?
Tu ne mets pas de couleur?

Chapeau l'artiste!
Revenir en haut Aller en bas
fabrun
habitué


Nombre de messages : 74
Age : 45
Localisation : reunion
Emploi : -
Date d'inscription : 07/05/2009

MessageSujet: Re: seven base bmw e36 (316i)   Sam 9 Jan 2010 - 14:18

pour le volant, c'est possible, il faut que je remesure
la couleur quand tout sera terminé (echappement, aile arrière,etc...)
Revenir en haut Aller en bas
