MessageSujet: Re: Projet d'une GT40   Dim 23 Juil 2017 - 9:25

Tu peux poser un faux levier aussi, après tout à l'arrêt ça ne fera pas de différence
Revenir en haut Aller en bas
En ligne
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Dim 23 Juil 2017 - 12:13

Oui mais j'ai plusieurs raison à ce changement :

-la boite est énorme et va peut être dépasser à l'arrière, donc la on atteint le coté esthétique d'une réplique.
-le pilotage en manuelle
-ayant un peu tester la boite sur l'audi, je trouve le convertisseur de couple un peu souple...mais après j'ai testé seulement 2km...faudrait retester cette auto avant de la désosser...

mais bon j'ai encore un peu de temps pour me décidé.
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Dim 30 Juil 2017 - 2:37

Bonsoir!

Bonne nouvelle, j'ai dénicher une boite manuelle Audi 01 et j'ai expérimenter mon projet de scanner 3D!
Et bien succès, ça fonctionne!!!! Avec une 50aine de photos le logiciel Fusion Remake m'a sorti un superbe 3D de la boite!
J'ai simplement poser la boite au milieu de la cour et j'ai tourner en rond sous différente hauteur.



Le résultat, incroyable :



Plus qu'a affiné ce 3D (retirer le sol) et à l'importer en format standard!!!! cheers
Résultat sur le châssis 3D !!!!!!!
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Lun 14 Aoû 2017 - 23:09

Bonjour,

Voici la suite de la modélisation/conception de mon châssis :


Le train avant, j'attend de voir pour les portes moyeux (je compte récupérer la base de l'Audi).



Le train arrière est bien abouti, porte moyeu en tôle découpé soudé puis repris en usinage. Les triangles et bielles sont en tube rond de 33mm. J'ai modélisé un semblant de moteur avec les photos/plan de mon V8 Audi mais j'aimerai le scanné comme la boîte une fois qu'il sera sorti.


Ma fraiseuse numérique est presque terminée, elle bouge!! La voiture va bientôt donc débuté à fond.
Revenir en haut Aller en bas
Ze Pouns
habitué
avatar

Nombre de messages : 457
Age : 49
Localisation : Le mont Saint Michel
Emploi : moniteur auto école
Date d'inscription : 07/10/2010

MessageSujet: Re: Projet d'une GT40   Mar 15 Aoû 2017 - 10:03

Houa je suis scié, top délire ce logiciel...
Revenir en haut Aller en bas
remi33
habitué
avatar

Nombre de messages : 90
Age : 33
Localisation : saint-emilion
Emploi : tractoriste
Date d'inscription : 12/04/2015

MessageSujet: Re: Projet d'une GT40   Jeu 17 Aoû 2017 - 9:56

Toi tu tate 😱
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Jeu 7 Sep 2017 - 11:52

Bonjour bonjour,

Des nouvelles,
l'Audi est sur câles et je vais commencer à démonter les trains pour pouvoir mesurer et modéliser les pièces à intégrer à mon 3D (les moyeux, porte moyeux, cardan, disque/étriers).

En se moment je planche sur le faisceau pour que mon moteur puissance fonctionner avec le moins de chose possible. Je suis contraint de garder la platine du tableau de bord, mais finalement c'est pratique car je compte garder les compteurs je dois simplement déporter les moteur d'aiguille et fabriquer des cadrans pour les mettre sur le tableau de bord en fibre.

Je m'oblige à faire un 3D propre et fidèle pour pouvoir intégrer un maximum de chose et ainsi anticipé le plus.

a+
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Mer 13 Sep 2017 - 9:50

Pas beaucoup d'engouement pour mon projet? soyez pas timide cyclops

Le train avant n'est pas facile à concevoir, contrairement au train arrière qui est similaire sur les différent châssis du net.
Il y a plusieurs géométrie de châsse, allant de l'originale en tôle, au tube carré voir rond. L'original est trop compliqué pour moi mais j'ai, je pense, trouvé le bon compromis avec ceci :

C'est la même géométrie que mon 3D actuelle (une forme de V à l'avant) mais il est visiblement recouvert de tôle soudé ce qui rappel fortement l'original. C'est très propre et c'est réalisable!

Sinon j'ai effectué le scanne du porte moyeux avant de l'Audi, je vais la modifié en la passant à la fraiseuse (surfaçage, taraudage etc...).

J'ai une question, l'angle de braquage est, je sais, ridicule sur la GT40, mais avez vous un chiffre? mon 3D me donne un bon 14m de diamètre de braquage au centre de la voiture et en comparant à ma Fiesta (qui offre 12m) c'est déjà pas le grand confort alors j'image en Gt40...(bien sur c'est pas pour faire des créneau hein!) c'est surtout pour avoir un ordre de grandeur.

pareil, aucune idée de la hauteur de garde au sol lorsque la voiture est monté sur chandelle, en statique, et en appui maximum...Cela doit se faire à taton mais bon, j'aime pas trop ça.

J'attends ma crémaillère qui va être livré cette semaine, je prend les côtes, et j'ajoute au 3D!

bounce
Revenir en haut Aller en bas
Ze Pouns
habitué
avatar

Nombre de messages : 457
Age : 49
Localisation : Le mont Saint Michel
Emploi : moniteur auto école
Date d'inscription : 07/10/2010

MessageSujet: Re: Projet d'une GT40   Mer 13 Sep 2017 - 11:01

Si, SI engouement... Continue à poster.
Revenir en haut Aller en bas
guss077
habitué


Nombre de messages : 440
Age : 47
Localisation : Limours
Emploi : ça se concrétise !!
Date d'inscription : 18/05/2007

MessageSujet: Re: Projet d'une GT40   Mer 13 Sep 2017 - 11:39

Ze Pouns a écrit:
Si, SI engouement... Continue à poster.

Pareil, je n'écris pas grand chose sur ton post, car je ne pense pas pouvoir t'apporter grand chose, tu maitrises ton sujet.
Cela semble si simple à faire.....
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Mer 13 Sep 2017 - 12:05

super bounce

Je poste des illustrations ( de la version 9 de la 3D quand même drunken ) dans la soirée.
Revenir en haut Aller en bas
guss077
habitué


Nombre de messages : 440
Age : 47
Localisation : Limours
Emploi : ça se concrétise !!
Date d'inscription : 18/05/2007

MessageSujet: Re: Projet d'une GT40   Mer 13 Sep 2017 - 17:07

D'ailleurs j'ai essayé ton logiciel de création 3D avec quelques photos d'une voiture au 1/18. C'est super sympa Very Happy

il faut que je m'améliore dans la sélection des prises de vues, mais j'aime bien. il faut que je regarde pour importer le mesh sous solidworks... ce serait génial
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Mer 13 Sep 2017 - 17:11

Il faut tourner à intervalle régulier autour de l'objet, puis changer d'angle, mais toujours l'objet au centre. Il faut aussi un fond le plus neutre possible et contraster par rapport à l'objet.
Pour le mettre sur SW c'est simple il faut importer le fichier en STL (attention, régler sur qualité Low, sinon SW n'en peu plus!).
50 photos maximums.
C'est super en effet, cela m'a simplifier bien des tâche et pour la GT40 c'est un énorme avantage parceque modéliser une boite de vitesse c'est pas gagné! Shocked
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Jeu 14 Sep 2017 - 23:15

Voici une ébauche d'un train avant avec les porte moyeux Audi après quelque usinages.

Il faut que je me concentre sur l'angle de braquage aussi, il est ridicule, ça me fait peur.
De même pour la géométrie du train, la c'est à vue d'oeil donc bon...j'sais pas trop.
Revenir en haut Aller en bas
pbay.motors
habitué
avatar

Nombre de messages : 1328
Age : 64
Localisation : Espagne
Emploi : Agent commercial lubrifiants
Date d'inscription : 29/09/2010

MessageSujet: Re: Projet d'une GT40   Ven 15 Sep 2017 - 8:45

Ça m´a l´air très bien mais si tu as les côtes du porte moyeu et la dimension des jantes et pneus , tu devrais tracer une épure de suspension .
Cela te permettra de déterminer les points d´attache au chassis et de finaliser le chassis .
Hasta luego amigo
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Ven 15 Sep 2017 - 8:59

J'ai les côtes de tout cela, mais je ne suis pas parvenue à trouver comment faire les épure de suspension...
C'est ce que je cherche en ce moment.
Surtout que normalement j'ai fait en sorte que cela soit simple à modifié (les chapes qui tiennent les rotules sont vissées).

merci
Revenir en haut Aller en bas
pbay.motors
habitué
avatar

Nombre de messages : 1328
Age : 64
Localisation : Espagne
Emploi : Agent commercial lubrifiants
Date d'inscription : 29/09/2010

MessageSujet: Re: Projet d'une GT40   Ven 15 Sep 2017 - 9:27

Essaye de voir avec papatruf de ce forum .S´il est disponible c´est LE spécialiste des suspensions.
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Lun 2 Oct 2017 - 10:37

Version 11 de la 3D.
Avec l'épure du train avant en statique posé sur le sol bounce
Revenir en haut Aller en bas
alex25
habitué


Nombre de messages : 28
Age : 40
Localisation : Est
Emploi : mecano fou
Date d'inscription : 30/05/2014

MessageSujet: Re: Projet d'une GT40   Mer 15 Nov 2017 - 12:36

Ben, donne nous des news, ils y en a que cela interessent Wink
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Mar 21 Nov 2017 - 21:48

Bonjour,

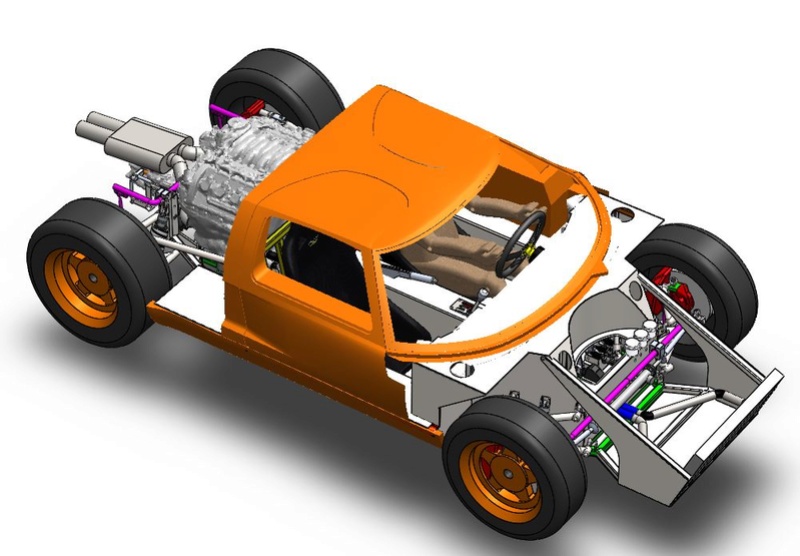

Juste un petit screen de al CAO, qui avance beaucoup!
Le moteur est scanné! Il est sorti de la donneuse, et il est énorme!!!!!



Une bonne partie est faite!
Me reste tout le circuit de l'essence. Je compte intégré les canalisations complète ainsi que mes câblages dans mon 3D, toujours dans l'optique de limité les mauvaises surprises lors de la fabrication.

a+
Revenir en haut Aller en bas
gordini
habitué


Nombre de messages : 257
Age : 64
Localisation : 27
Emploi : retraité
Date d'inscription : 25/12/2013

MessageSujet: Re: Projet d'une GT40   Mar 21 Nov 2017 - 23:13

Sur ta vue de face , la crémaillère ne semble pas bien positionnée en hauteur.

Regarde : http://www.myspeedster.ch/forums/viewtopic.php?f=11&t=7770&start=60

Vu de loin je remontrerai un peu l'ancrage de triangle inférieur sur caisse pour avoir un centre de roulis au alentour de 60 mm .
Pour la hauteur de caisse, une voiture à moins de 130 mm sur route, c'est déjà très bas. Pb gendarme couchés
pour du circuit 80 mm c'est correct pour ce type de voiture, mais pour de la course moderne c'est plus bas.
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Mer 22 Nov 2017 - 10:57

L'épure a été modifié depuis le temps.
Merci
Revenir en haut Aller en bas
Brudino
habitué


Nombre de messages : 13
Age : 61
Localisation : Centre
Emploi : Divers
Date d'inscription : 03/06/2010

MessageSujet: Re: Projet d'une GT40   Jeu 30 Nov 2017 - 13:14

c'est bien de voir ici un projet de GT 40 qui avance

Au début du post tu dis que tu as une imprimante 3D , est ce que tu vas t'en servir pour faire une maquette de ce que tu as scanné ou dessiné

Personnellement , si je devais faire ce châssis , je ferai une maquette à l'échelle 1/5 par exemple en barre de PVC collé à la cyano , c'est rapide à faire , et je le torderai pour voir l'influence de l'emplacement de différents renforts
j'espère qu'avant de commencer a couper des tubes et à souder , tu nous mettra ici le châssis seul en représentation 3 D pour que l'on te donnes nos avis

Tu l'as peut être déjà , sinon tu devrais te procurer le livre Construire une monoplace d' Eric Pioskowik , même si ce n'est pas une monoplace que tu fais , il y a beaucoup de choses utiles à apprendre et à maitriser dans ce livre

A ne pas confondre avec l'autre livre du même auteur réalisation pratique de la construction d'une monoplace , qui n'est pas indispensable d'avoir vu

A+
Revenir en haut Aller en bas
alain944t
habitué


Nombre de messages : 1272
Age : 54
Localisation : agen
Emploi : ???
Date d'inscription : 07/09/2009

MessageSujet: Re: Projet d'une GT40   Jeu 30 Nov 2017 - 15:47

gordini a écrit:


Vu de loin je remontrerai un peu l'ancrage de triangle inférieur sur caisse pour avoir un centre de roulis au alentour de 60 mm .

c'est quoi ces 60mm ? tu peux expliquer stp ?
Revenir en haut Aller en bas
En ligne
gordini
habitué


Nombre de messages : 257
Age : 64
Localisation : 27
Emploi : retraité
Date d'inscription : 25/12/2013

MessageSujet: Re: Projet d'une GT40   Ven 1 Déc 2017 - 9:07

Patapruf a du déja donner des explications sur le sujet.

C'est en gros l'axe autour duquel la caisse s'incline en roulis.
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Ven 1 Déc 2017 - 12:03

Bonjour,

Pour répondre à la question sur le prototypage d'une maquette en impression 3D.
C'est une bonne idée mais c'est un gros travail en plus, et j'ai surtout la possibilité de faire des simulations sur logiciel qui me permettent de voir le comportement du châssis si on applique un effort à un endroit. Voir ou le châssis à ses faiblesse.

J'étudie en ce moment les épures de suspension et les géométrie de train. Mon 3D est suffisamment abouti pour que je le perfectionne.

Merci

Revenir en haut Aller en bas
Brudino
habitué


Nombre de messages : 13
Age : 61
Localisation : Centre
Emploi : Divers
Date d'inscription : 03/06/2010

MessageSujet: Re: Projet d'une GT40   Lun 4 Déc 2017 - 14:07

Sais tu déjà ce que tu vas utiliser comme éléments de carrosserie , est ce que tu vas tout acheter avant de faire le châssis pour avoir les cotes
ou est ce qu'un fabricant d'éléments polyester va te communiquer les cotes avant achat

Est ce que tu sais déjà ce que tu vas prendre comme qualité de tube, comment tu vas souder

A+ dino
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Lun 4 Déc 2017 - 14:12

Je possède déjà la coque. J'ai déjà relevé quelques côtes.

J'ai déjà une nuance de matière connue qui est semble t-il adapter pour les châssis de voiture. Quant aux soudures, tu veux parler de la technologie employée ou bien de la méthode?
Revenir en haut Aller en bas
Brudino
habitué


Nombre de messages : 13
Age : 61
Localisation : Centre
Emploi : Divers
Date d'inscription : 03/06/2010

MessageSujet: Re: Projet d'une GT40   Ven 8 Déc 2017 - 17:10

Bon , en fait la réponse à ma question est au début du post : poste à soudé à l'arc et TIG

comment vas tu faire pour maintenir les tubes en place ? Gabarits en bois ?

C'est quoi ta coque , tu peut nous montrer des photos

A+ Dino
Revenir en haut Aller en bas
bendu73
habitué
avatar

Nombre de messages : 68
Age : 22
Localisation : SAVOIE
Emploi : étudiant ingénieur
Date d'inscription : 24/12/2016

MessageSujet: Re: Projet d'une GT40   Sam 9 Déc 2017 - 15:07

Bonjour,
Je compte faire un marbre en medium et y installer des tasseaux de bois pour maintenir mes tubes. J'aimerais faire imprimer au traceur mes plans en taille réelle.

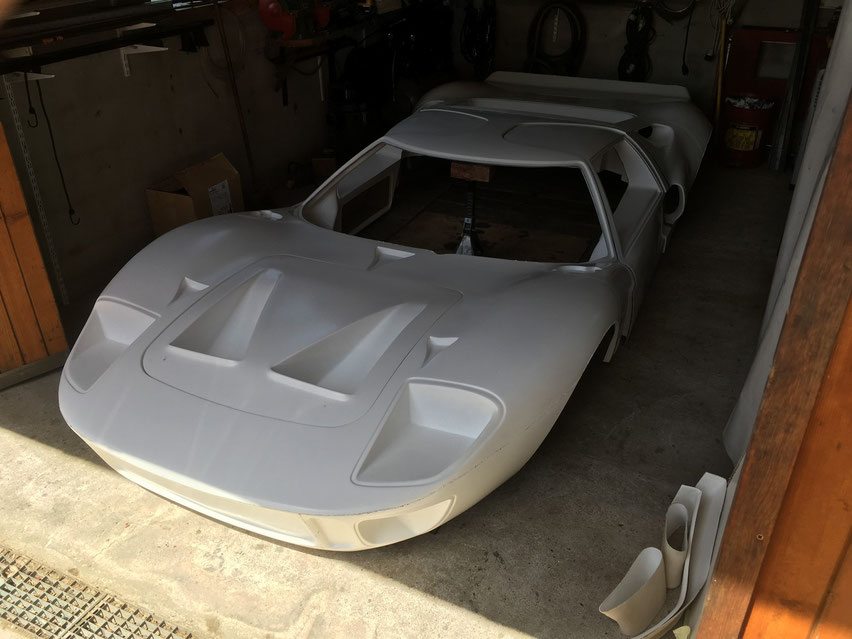

La coque provient de Freddy de Bongarini Limited. J'ai des frissons à chaque fois que je la regarde cette coque haha  bounce

Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Projet d'une GT40

Revenir en haut Aller en bas

Projet d'une GT40
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» et maintenant le nouveau projet
» Projet 2007, agrandissement de Gentilly ?
» projet mercedes 508D 4X4
» Mon Projet : Golf 1 cab boite auto de 84
» Projet Coffre BMW E36

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Kitcar.fr :: Les répliques :: Les GT 40-
Sauter vers:
